1. Introduction au Diagramme de PERT
Le Diagramme de PERT est un outil de planification de projet essentiel pour les chefs de projet. Cependant, il permet de :
- Voir l’ordre des tâches à faire,
- Estimer le temps nécessaire pour chaque étape,
- Identifier le chemin critique,
- Réduire les incertitudes liées aux délais,
- Trouver les tâches les plus importantes à surveiller.
Il est souvent comparé au diagramme de Gantt, qui montre les tâches sous forme de barres sur une ligne de temps. Mais le diagramme de PERT est plus efficace quand un projet est complexe avec beaucoup d’interfaces.
2. Qu’est-ce qu’un diagramme de PERT ?
Le Diagramme de PERT (Technique d’Évaluation et de Révision de Programme) est un outil précieux. Il aide à résoudre des problèmes de planification de projet.
Il est très utile pour montrer les relations entre les tâches. Il aide à identifier les dépendances et à estimer le temps nécessaire pour un projet.
Le diagramme de PERT est un outil pour la gestion de projet. Il aide à planifier, organiser et coordonner les tâches d’un projet.
Créé dans les années 1950 par la marine des États-Unis pour le projet Polaris. Le diagramme de PERT est très utile pour organiser les tâches nécessaires à la planification d’un projet, peu importe le domaine.
2.1. Origines historiques
Le planning PERT a été développé à une époque où la complexité des projets militaires nécessitait des méthodes de planification innovantes. En effet, la marine américaine cherchait à optimiser la gestion de ses ressources tout en minimisant les risques associés aux délais de livraison.
Ce besoin a conduit à l’établissement d’un outil qui permettait de faire apparaitre les tâches et leurs interrelations. Il a permis également d’anticiper les problèmes potentiels.
La méthode PERT a rapidement gagné en popularité et a été adoptée dans divers secteurs. Allant de l’ingénierie à la construction, en passant par le développement de logiciels de planification de projet.
Le réseau de PERT a été motivé par la nécessité de gérer des projets complexes. Il a permis de faire apparaitre les relations entre des tâches et de clarifier les ordonnancements entre les activités.
Ce besoin a conduit à la création d’une méthodologie pour estimer les étapes et, par déduction, les durées des tâches.
2.2. Les composants d’un diagramme de PERT
Un diagramme de PERT est constitué de plusieurs éléments clés :
- Les nœuds : ils représentent les tâches ou les événements de début et de fin des tâches. Chaque nœud indique un événement spécifique dans le projet, comme le début ou la fin d’une tâche particulière. Ces points d’ancrage sont essentiels pour maintenir l’ordre et la logique dans une séquence de tâches.
- Les flèches : elles illustrent les tâches elles-mêmes, reliant les nœuds pour montrer l’ordre des opérations. Chaque flèche indique la progression d’une tâche à une autre, soulignant ainsi les dépendances entre les activités. Ces flèches caractérisent les différents types de liens, dont fin-début, fin-fin, début-fin et début-début.
- Les durées : elles indiquent le temps nécessaire pour accomplir chaque tâche.
3. Pourquoi utiliser le diagramme de PERT en gestion de projet ?
La gestion de projet nécessite une planification méticuleuse et une exécution précise. Pour les chefs de projet, cela implique d’avoir des méthodes fiables pour établir des priorités, gérer les risques et prévoir d’éventuels retards. Le diagramme de PERT est un outil utile. Il aide à structurer le plan de façon claire et logique. Cela permet de mieux voir l’avancement du projet.
L’utilisation du diagramme de PERT est utile. Il montre bien les relations entre les tâches. La démarche est interessante pour les projets avec beaucoup de dépendances. Grâce à ses estimations de durée, il aide à prévoir les problèmes possibles.
Il permet aussi d’identifier le chemin critique. Cela signifie les tâches qui doivent être faites à temps pour respecter les délais du projet.
Le diagramme de PERT aide à mieux utiliser les ressources. Il réduit les incertitudes en montrant une vue d’ensemble du projet. Cela est très utile dans des environnements qui changent souvent.
En somme, cet outil est indispensable pour améliorer la planification et l’exécution des projets complexes.
4. Comment construire un réseau PERT
Construire un diagramme de PERT implique plusieurs étapes méthodiques :
4.1. Identification des tâches
- Lister les tâches : Commencez par identifier toutes les tâches nécessaires à la réalisation du projet. Cette étape nécessite une compréhension approfondie du projet et de ses objectifs finaux. Chaque tâche doit être clairement définie pour éviter toute confusion et garantir que toutes les étapes nécessaires sont couvertes.
- Définir les dépendances : déterminez quelles tâches doivent être achevées avant que d’autres puissent commencer. Comprendre les dépendances entre les tâches est essentiel pour éviter les goulots d’étranglement et assurer une progression fluide du projet. Cela implique d’analyser comment chaque tâche influence et est influencée par les autres.
4.2. Estimation des durées
Estimer les durées : pour chaque tâche, estimez les durées optimiste (O), pessimiste (P) et la plus probable (M).
Cette estimation doit être basée sur des données historiques, des expériences antérieures et des consultations avec des experts si nécessaire.
Cela permet de préparer des plans de contingence et de minimiser les risques de retards. Ainsi, la durée moyenne d’une tâche est calculée selon la formule suivante : TE = (O + 4M + P) / 6
4.3. Création et analyse du diagramme de PERT

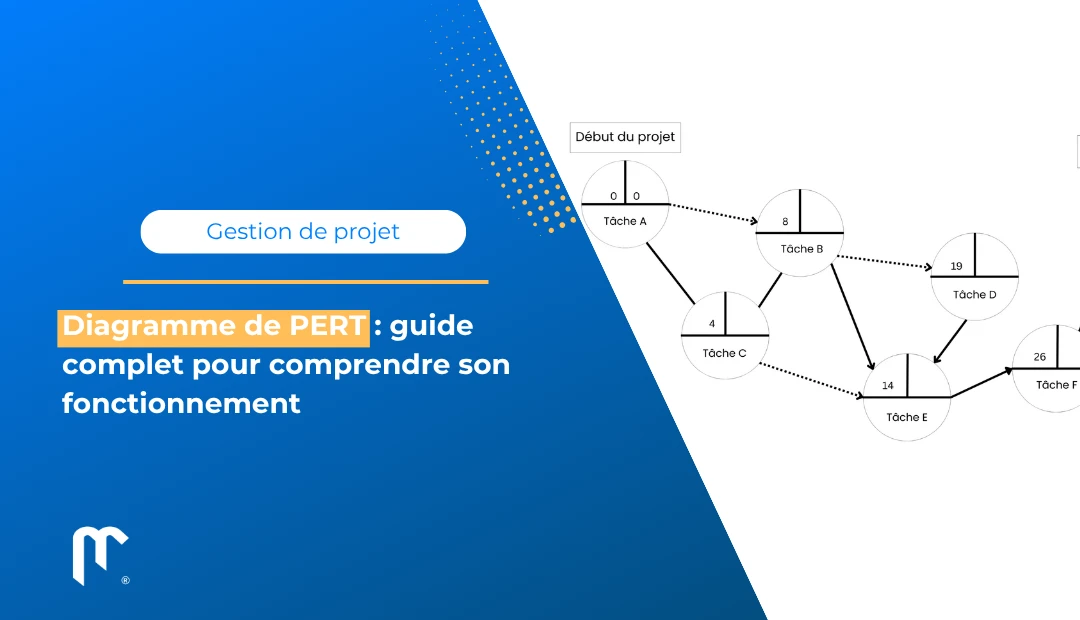

Pour tracer le diagramme, dans une première étape, utilisez les nœuds et les flèches pour représenter graphiquement les tâches et leurs dépendances. Le diagramme doit être clair et précis, permettant une lecture facile des relations complexes entre les tâches.
Pour calculer le chemin critique, trouvez le chemin le plus long dans le diagramme. Cela vous donnera la durée minimale du projet. Le chemin critique met en évidence les tâches qui ne peuvent pas être retardées sans affecter la date de fin du projet. La finalité de la création du PERT contribue à déterminer le chemin critique du projet.
4.4. Calcul du chemin critique
Le chemin critique est une série de tâches qui déterminent la durée totale du projet. Le planning de PERT met en évidence les dates au plus tôt et les dates de fin au plus tard.
Le calcul du chemin critique est essentiel. Il met en évidence les tâches qui ne peuvent pas être retardées sans affecter la date de fin du projet.
En identifiant ces tâches, les gestionnaires de projet peuvent concentrer leurs efforts sur les activités essentielles. Ainsi s’assurer que le projet avance selon le calendrier prévu.
Une gestion efficace du chemin critique peut également aider à affecter les ressources pour optimiser l’efficacité du projet.
5. Comparaison avec le diagramme de Gantt
Alors que le diagramme de PERT se concentre sur les relations entre les tâches et les durées estimées. Le diagramme de Gantt se concentre davantage sur la chronologie des tâches. Voici quelques différences clés :
5.1. Affichage et présentation
Le diagramme de Gantt est une barre graphique montrant les tâches. Cependant, le diagramme de PERT est un réseau de tâches montrant les interrelations. Le diagramme de Gantt offre une vue linéaire de la progression du projet, facilitant la communication avec les parties prenantes.
5.2. Complexité et adaptabilité
Le réseau de PERT est mieux adapté aux projets complexes avec des dépendances multiples. Le diagramme de Gantt est plus simple à lire pour les projets linéaires. La complexité du diagramme de PERT peut être un défi, mais elle permet une analyse plus approfondie des tâches interliées.
5.3. Avantages et inconvénients
Diagramme de PERT :
- Avantages : gestion des incertitudes et lecture du chemin critique. Ces caractéristiques permettent aux gestionnaires de projet de mieux contrôler les variables imprévisibles et de se concentrer sur les tâches les plus critiques. Cela est particulièrement utile dans des environnements de projet dynamiques et incertains.
- Inconvénients : peut devenir complexe pour les grands projets. La complexité croissante avec l’augmentation de la taille du projet peut rendre la gestion et la mise à jour difficiles. Cependant, avec des outils logiciels avancés, cette complexité peut être gérée plus facilement.
Diagramme de Gantt :
- Avantages : simplicité, facile à comprendre pour les parties prenantes. La nature visuelle du diagramme de Gantt permet une bonne communication. Sa simplicité en fait également un outil idéal pour les débutants en gestion de projet.
- Inconvénients : moins adapté à la gestion des incertitudes. Le diagramme de Gantt peut avoir du mal à s’adapter aux changements imprévus dans les délais ou les ressources. Cela peut conduire à des erreurs si les changements ne sont pas rapidement intégrés. Cependant, dans le diagramme de Gantt, le logiciel de planification calcule la marge libre et la marge totale automatiquement.
| Caractéristique | Diagramme de PERT | Diagramme de Gantt |
| Structure | Réseau de tâches avec dépendances | Barres horizontales sur une ligne de temps |
| Utilisation principale | Planification initiale et analyse des risques | Suivi de l’avancement du projet |
| Gestion des incertitudes | Oui (estimations multiples) | Non (durées fixes) |
| Visualisation du chemin critique | Oui | Moins évident |
6. Conclusion sur le diagramme de PERT
Le diagramme de PERT est un outil incontournable pour les chefs de projets, les planificateurs et les équipes techniques.
Il permet une planification détaillée, une meilleure évaluation des délais et une gestion proactive des dépendances critiques.
Mais le succès d’un projet ne dépend pas uniquement d’un outil. Il repose aussi sur :
- Une bonne communication d’équipe.
- Une gestion efficace des ressources.
- Une adaptabilité aux imprévus.
Il est conseillé d’utiliser PERT avec d’autres méthodes. Par exemple, le diagramme de Gantt ou les méthodes Agile. Cela permet d’avoir une approche plus complète.
N’oubliez pas non plus d’impliquer les parties prenantes dès le début, pour affiner les estimations et améliorer la précision des plannings.
Enfin, restez à jour grâce à la formation continue et à l’échange d’expériences. Participer à des séminaires ou ateliers de gestion de projet peut enrichir vos compétences et renforcer votre efficacité.
